Setup RKE-2 HA

Jadi di lab kubernetes saya pribadi menggunakan rke2/rke-goverment sebagai cluster utama. Alasan dipilihnya rke2 karena kemudahanya provisioning, dan tidak perlu banyak setup

Jadi di lab kubernetes saya pribadi menggunakan rke2/rke-goverment sebagai cluster utama. Alasan dipilihnya rke2 karena kemudahanya provisioning, dan tidak perlu banyak setup. Selain itu, RKE2 (Rancher Kubernetes Engine 2) dirancang untuk memenuhi kebutuhan Kubernetes di lingkungan produksi dengan fokus pada keamanan dan kinerja. Proses instalasinya cukup sederhana dan kompatibel dengan berbagai distribusi Linux, seperti Ubuntu, CentOS, maupun RHEL.

Saya menggunakaan lxc untuk mengatur virtual machine dalam lab. Untuk file provisioning automation vm di lxd dengan opentofu, dapat melihat github saya di tautan berikut,

https://github.com/ngurah-bagus-trisna/rke2-lxc-tf-provisioning

Hasil dari provisioning

shezen@nb-ubuntu-desk:~/lab/tf-coreos-lxd$ lxc list rke
+---------------+---------+-----------------------+------+-----------------+-----------+
|     NAME      |  STATE  |         IPV4          | IPV6 |      TYPE       | SNAPSHOTS |
+---------------+---------+-----------------------+------+-----------------+-----------+
| rke-master-01 | RUNNING | 10.10.214.10 (enp5s0) |      | VIRTUAL-MACHINE | 0         |
+---------------+---------+-----------------------+------+-----------------+-----------+
| rke-master-02 | RUNNING | 10.10.214.11 (enp5s0) |      | VIRTUAL-MACHINE | 0         |
+---------------+---------+-----------------------+------+-----------------+-----------+
| rke-master-03 | RUNNING | 10.10.214.12 (enp5s0) |      | VIRTUAL-MACHINE | 0         |
+---------------+---------+-----------------------+------+-----------------+-----------+
| rke-worker-01 | RUNNING | 10.10.214.21 (enp5s0) |      | VIRTUAL-MACHINE | 0         |
+---------------+---------+-----------------------+------+-----------------+-----------+
| rke-worker-02 | RUNNING | 10.10.214.22 (enp5s0) |      | VIRTUAL-MACHINE | 0         |
+---------------+---------+-----------------------+------+-----------------+-----------+

Installing RKE2

Refrensi : https://docs.rke2.io/install/quickstart

Setelah vm sudah siap, lanjut install rke2 binary dan service.

Eksekusi kode dengan sudo/root permission Secara otomatis jika tidak memilih versi akan terinstall versi latest. Untuk memilih spesifik versi dari RKE2, bisa menambahkan variable INSTALL_RKE2_CHANNEL=<versi>.

Master/control-plane node

curl -sfL https://get.rke2.io | sh -

Worker node

curl -sfL https://get.rke2.io | INSTALL_RKE2_TYPE="agent" sh -

Setelah binary & service sudah terinstall, selanjutnya kita setup HA dengan menggunakan daemonset kube-vip.

Setup Cluster

Refrensi : https://docs.rke2.io/install/ha

all node

Konfigurasi /etc/hosts. Tambahkan rke-vrrp dengan ip yang nantinya digunakan sebagai virtualip

sudo vim /etc/hosts
---
10.10.214.5 rke-vrrp

First Master/Control-Plane

Mengaktifkan rke-master-01 terlebih dahulu sebagai server node pertama

mkdir -p /etc/rancher/rke2/
cat << EOF | tee /etc/rancher/rke2/config.yaml
tls-san:
- rke-vrrp
- 10.10.214.5
node-taint:
- "CriticalAddonsOnly=true:NoExecute"
EOF

node-taint berfungsi jika objek deployment/daemonset/pod tidak memiliki toleration yang tepat, objek tersebut tidak akan tersechedule ke node tersebut.

Start service rke-server.service

systemctl enable --now rke2-server.service

KUBECONFIG akan tertulis di /etc/rancher/rke2/rke2.yaml

Verifikasi bahwa rke-master-01 sudah aktif

/var/lib/rancher/rke2/bin/kubectl get pod -A --kubeconfig=/etc/rancher/rke2/rke2.yaml

root@rke-master-01:~# /var/lib/rancher/rke2/bin/kubectl get node --kubeconfig=/etc/rancher/rke2/rke2.yaml
NAME            STATUS   ROLES                       AGE     VERSION
rke-master-01   Ready    control-plane,etcd,master   3m13s   v1.31.4+rke2r1

Installasi kube-vip sebagai service yang ekspos virtual ip 10.10.214.5. Nantinya kube-vip secara otomatis terdeploy di master node dengan menggunakan daemonset.

Refrensi : https://kube-vip.io/docs/installation/daemonset/

Install RBAC

kubectl apply -f https://kube-vip.io/manifests/rbac.yaml

Gunakan refrensi berikut untuk membuat manifest daemonset kube-vip. Sesuaikan,

vip_interface : Gunakan interface yang dapat terhubung ke node lain. Dalam lab saya, menggunakan interface enp5s0
address : Gunakan ip yang akan di ekspos sebagai virtual ip. Dalam lab saya, menggunakan alamat 10.10.214.5

Verifikasi kube-vip. Pastikan pod running, dan virtual IP sudah terdapat di interface yang kita assign

root@rke-master-01:~# kubectl  get pod -n kube-system
NAME                                                    READY   STATUS      RESTARTS   AGE
cloud-controller-manager-rke-master-01                  1/1     Running     0          10m
etcd-rke-master-01                                      1/1     Running     0          10m
helm-install-rke2-canal-sd92c                           0/1     Completed   0          10m
helm-install-rke2-coredns-jn9f6                         0/1     Completed   0          10m
helm-install-rke2-ingress-nginx-4bkrz                   0/1     Pending     0          10m
helm-install-rke2-metrics-server-ddnwc                  0/1     Pending     0          10m
helm-install-rke2-snapshot-controller-crd-fzfpb         0/1     Pending     0          10m
helm-install-rke2-snapshot-controller-nrc7w             0/1     Pending     0          10m
helm-install-rke2-snapshot-validation-webhook-9szsl     0/1     Pending     0          10m
kube-apiserver-rke-master-01                            1/1     Running     0          10m
kube-controller-manager-rke-master-01                   1/1     Running     0          10m
kube-proxy-rke-master-01                                1/1     Running     0          9m53s
kube-scheduler-rke-master-01                            1/1     Running     0          10m
kube-vip-ds-f6dsn                                       1/1     Running     0          29s
rke2-canal-cbtpp                                        2/2     Running     0          10m
rke2-coredns-rke2-coredns-55bdf87668-vswvg              1/1     Running     0          10m
rke2-coredns-rke2-coredns-autoscaler-65c8c6bd64-5bq6j   0/1     Pending     0          10m

root@rke-master-01:~# ip a show enp5s0
2: enp5s0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
    link/ether 00:16:3e:d9:e7:e7 brd ff:ff:ff:ff:ff:ff
    inet 10.10.214.10/24 metric 100 brd 10.10.214.255 scope global dynamic enp5s0
       valid_lft 2299sec preferred_lft 2299sec
    inet 10.10.214.5/32 scope global enp5s0
       valid_lft forever preferred_lft forever
    inet6 fe80::216:3eff:fed9:e7e7/64 scope link
       valid_lft forever preferred_lft forever
root@rke-master-01:~#

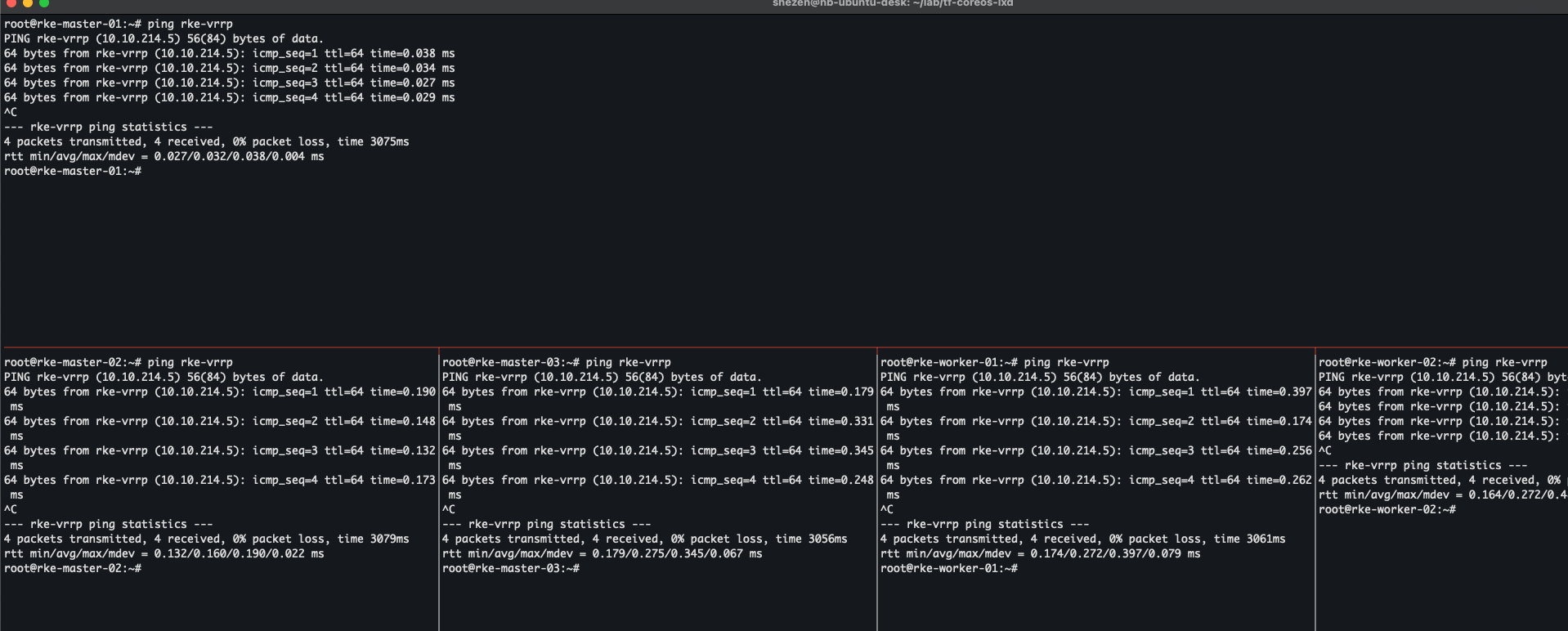

Pastikan VIP dapat diakses disemua node

Join Control-plane lain.

Untuk menambahkan master/control-plane lain, berikut stepnya.

Mendapatkan token dari control-plane pertama

Eksekusi di node master yang sudah up.

cat /var/lib/rancher/rke2/server/node-token

Membuat konfigurasi

Eksekusi command di control-plane/master node yang akan dijoinkan.

mkdir -p /etc/rancher/rke2/

cat << EOF | tee /etc/rancher/rke2/config.yaml
---
server: https://rke-vrrp:9345
token: <token-first-master-node>
tls-san:
- rke-vrrp
- 10.10.214.5
node-taint:
- "CriticalAddonsOnly=true:NoExecute"
EOF

Start & enable rke2-service

sudo systemctl enable --now rke2-server.service

Verifikasi

root@rke-master-01:~# kubectl  get node
NAME            STATUS   ROLES                       AGE     VERSION
rke-master-01   Ready    control-plane,etcd,master   61m     v1.31.4+rke2r1
rke-master-02   Ready    control-plane,etcd,master   2m37s   v1.31.4+rke2r1
rke-master-03   Ready    control-plane,etcd,master   2m9s    v1.31.4+rke2r1

Join worker lain.

Untuk menambahkan worker ke cluster, bisa mengikuti step berikut

Buat konfigurasi

mkdir -p /etc/rancher/rke2/
cat << EOF | tee /etc/rancher/rke2/config.yaml
---
server: https://rke-vrrp:9345
token: <token-first-master-node>
EOF

Enable & start rke2-agent

systemctl enable --now rke2-agent.service

Verifikasi

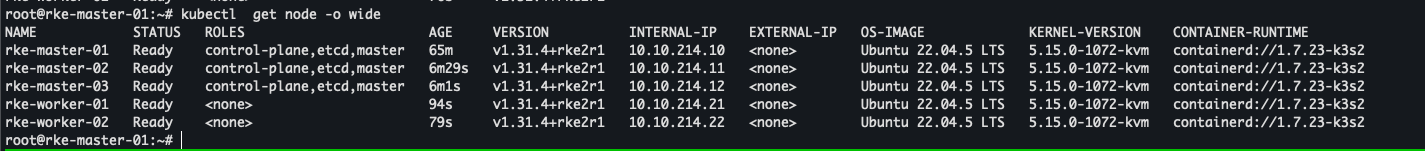

Pastikan seluruh node dalam keadaan Ready

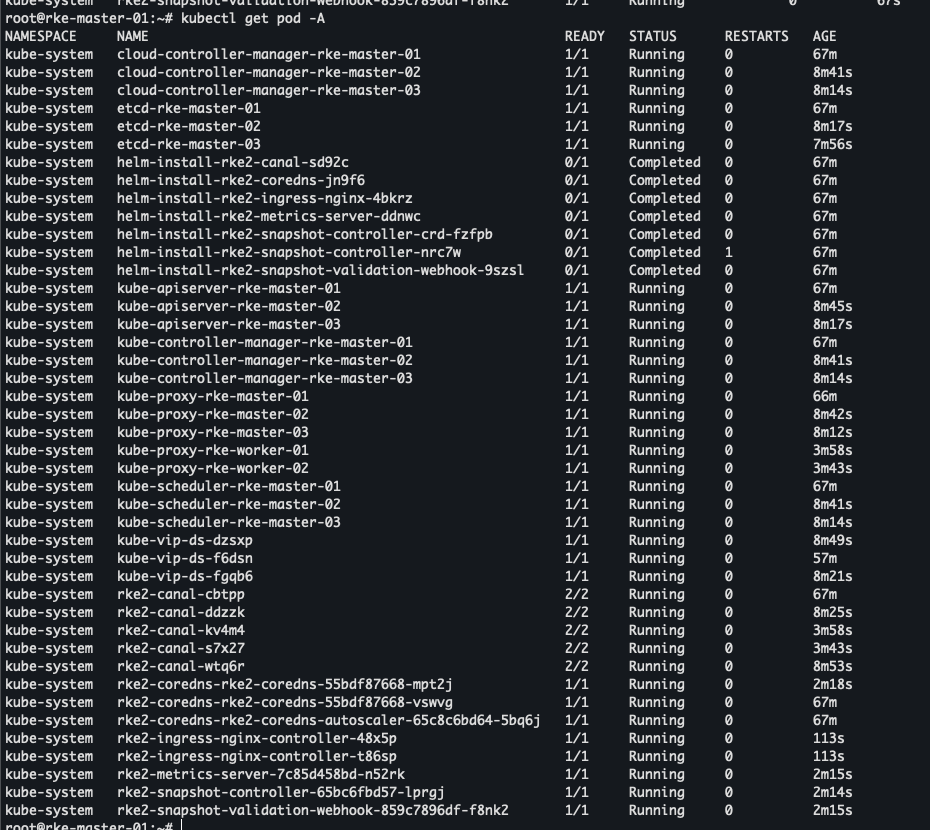

Pastikan seluruh pod dalam keadaan Running

Refrensi Selengkapnya

https://docs.rke2.io/
https://kubernetes.io/
https://kube-vip.io/docs/
